想要深入了解电能质量分析仪产品的各项功能和特点吗?我们为您呈现的产品视频将为您揭开产品的神秘面纱。请您抽出宝贵时间观看,相信会给您带来满满的惊喜和收获。
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率5
工作温度45
电能质量分析仪,【天正华意电气设备(承德市分公司)tianzh3611-3】具有先进生产工艺、和生产设备,雄厚的技术力量,每一个电能质量分析仪产品经过精心设计与制造,旨在满足市场的多元化需求。欢迎前来选购,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号

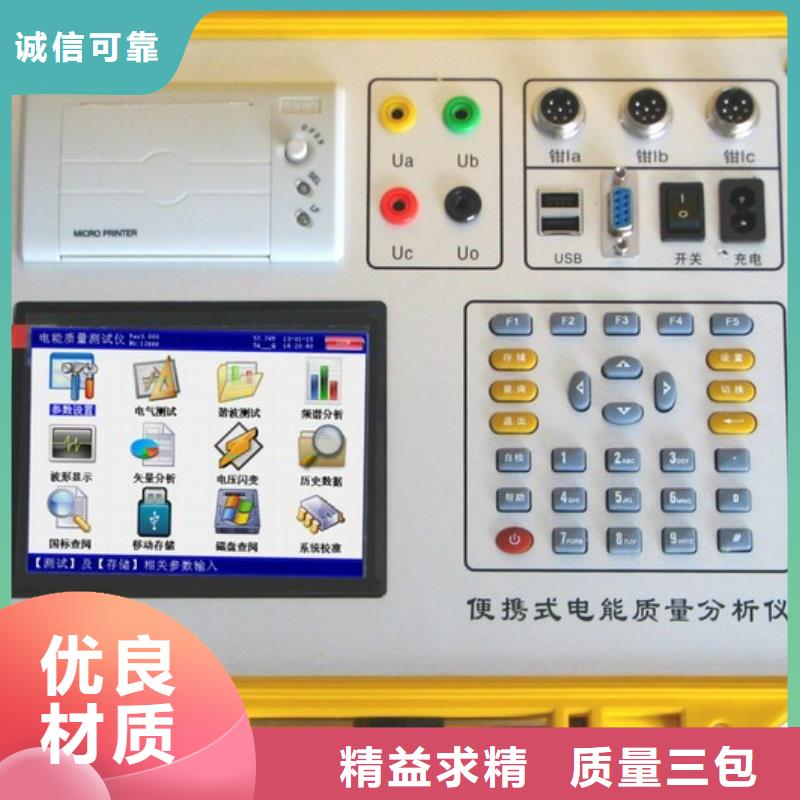

电能质量分析仪 功能特点1.仪器是专门用于检测电网中发生波形畸变、谐波含量、三相不平衡等电能质量问题的高精度测试仪器;同时还具备电参量测试、矢量分析的功能。2.可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等多种电参量。3.可显示被测电压和电流的矢量图,用户可以通过分析矢量图得出计量设备接线的正确与否。4.电流采用钳形互感器方式进行测量。因为采用钳形电流互感器测量时操作人员无须断开电流回路,就可以方便、的进行测量。根据用户的测量范围不同可以选配不同量程的钳表。5.可测量分析公用电网供到用户端的交流电能质量,其测量分析:频率偏差、电压偏差、三相电压允许不平衡度和电网谐波。6.可显示单相电压、电流波形并可同时显示三相电压、电流波形。7.所有测试界面具备屏幕锁定功能,以方便用户读数和分析数据。8.负荷波动监视:测量分析各种用电设备在不同运行状态下对公用电网电能质量造成的波动。定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。9.电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。10.能够测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价11.可设置不同的存储间隔时间,按设置的时间间隔连续存储数据;12.内置大容量数据存储器,按1分钟的时间间隔可连续存储18个月以上,能满足长期监测试验点的需要。13.仪器具备USB接口,可方便的将数据直接拷贝到后台管理计算机。14.与功能强大的数据管理软件配合,可将实时采样数据直接上传到后台管理计算机,在后台进行更、更迅速的处理。
电能质量分析仪 电能误差在主界面点击电能误差按钮进入电能误差试验界面(如图20所示):图20 电能误差界面1图21 电能误差界面2检定电能误差时,在上面设置好要检定的参数,相别选择单相只输出A相,然后点击检定开始检定(如图21所示),一开始的检定点是0,在检定的过程中,可以通过键盘板的百分比调节区域要调节电流输出,点击功率因素出现侧边按键区域,可以点击选择功率因素来调节。5.控源功能在主界面点击控源按钮进入控源主界面(如图22所示):图22 控源主界面5.1基本输出基本输出界面能够控制功率源输出三路交流电压、电流信号,一路直流电压、电流信号,以及校验交流电能和直流电压、电流输入采样,信号幅值、相位、频率可调。主界面如下:软件左上方为电压调整区,右上方为电流调整区,左下方为频率调整区,右下方为相位调整区。以下详细介绍各界面功能:在交流源设置中可以设置要输出的交流源参数,点击U按钮出现侧边按钮区域,然后你点击哪个输入框,在点击按钮就可以快速设置参数了。若需要设置谐波,点击谐波设置按钮进入谐波设置界面(如图24所示),点击保存可以增加条数,要删除时可通过键盘板的上下方向键或者点击要删除的那一条。设置好谐波,返回交流源设置界面。然后点击升源按钮进入交流源输出界面(如图25所示)。在交流源输出界面,选择相别调节选择要设置的相别,然后通过下面的按钮弹出侧边栏区域,可点击按钮来设置当前相别的输出,(可通过键盘板的百分比调节区域调节固定相别的电流输出幅度, 为120%)当点击界面的小箭头的时候会出现进入向量图的侧边栏(如图26所示),然后点击即可查看当前交流源所设置的向量图了(如图27所示)。在向量图中,长度代表输出的幅度。
电能质量分析仪 频谱分析”界面:图七、频谱分析界面频谱分析界面如右图所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流、B 相电流和C 相电流的谐波含量分布柱状图,相邻次数的谐波含量柱用不同的颜色区分开,每10种颜色为一组,循环显示;因32次以上的谐波一般情况下用不到,我们在柱状图里只显示到32次。UA-UB-UC-IA-IB-IC提示当前测量通道(可通过←、→键来改变所选通道),纵坐标刻度0%-10%表示各次谐波分量的百分比含量,基波含量始终对应到100%刻度(当所有次数的谐波含量都小于10%时进行放大显示,即以10%做为满刻度;当有一项以上的谐波含量大于10%时,以正常刻度显示,即以做为满刻度),横坐标的指示的是谐波的次数,右侧数值显示总谐波畸变率THD、有效值和1-64次各次谐波的数值(用↑、↓键来翻页)。无失真的信号应显示次谐波(基波)。测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行,提示可进行的操作。按F1键能将当前屏幕锁定,便于读数,按F2继续刷新,可继续查看各相电压、电流的1~64次谐波,按退出键返回主菜单。
